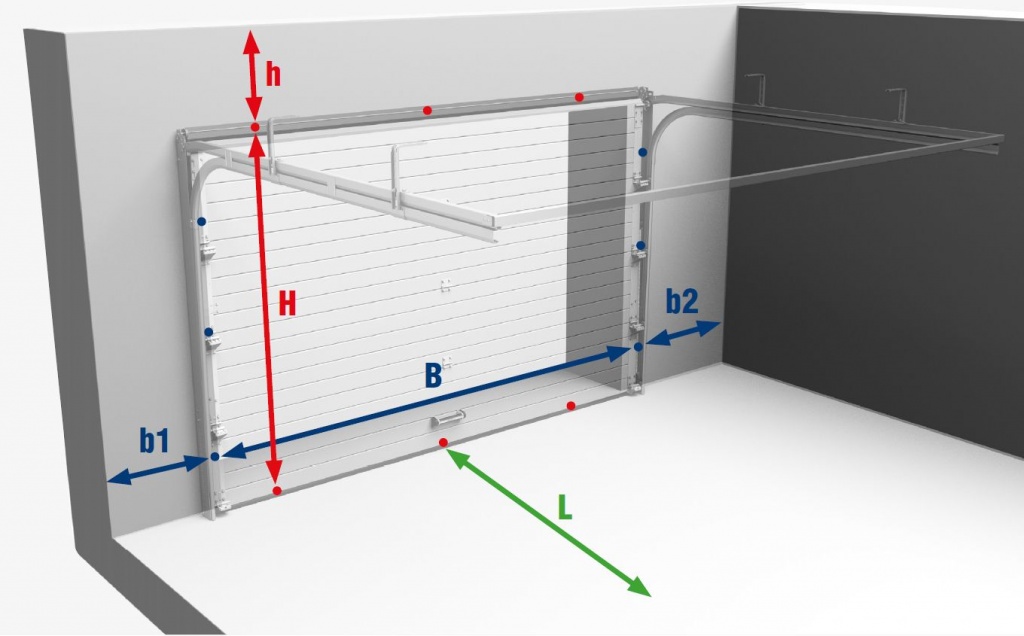

Способы замера ворот

  • H — высота проема, мм
  • B — ширина проема, мм
  • h — высота притолоки (расстояние от верхней части проема до потолка), мм
  • b1,b2 — ширина пристенки (расстояние от края проема до стены помещения), мм
  • L — глубина помещения

Виды подъемов


Размеры притолоки h: от 350 до 600 мм

Особенность конструкции заключается в том, что является самой простой и экономичной конструкцией направляющих секционных ворот.


Размер притолоки h: от 220 до 350 мм

Особенность конструкции заключается в наличии дополнительного элемента — изгиба укороченного для низкого подъема.


Размер притолоки h: от 180 до 220 мм

Особенность конструкции заключается в расположении торсионного механизма в конце горизонтальных направляющих, за счет этого достигается уменьшение возможной притолоки до 180 мм. Возможность установки фальш-панели (искусственное занижение высоты входного проема) и применения стандартного подъема для ворот.


Размер притолоки h: от 600 мм

Особенность конструкции заключается в том, что полотно из вертикального закрытого положения не сразу перемещается в горизонтальное, а предварительно поднимается вертикально вдоль плоскости притолоки и только при приближении к потолку уходит в горизонтальное положение, что позволяет более рационально использовать пространство помещения, в котором устанавливаются ворота.


Размер притолоки h: от 1400 мм

Особенность конструкции ворот является то, что торсионный механизм размещают не вверху направляющих, а над проемом ворот на специальных кронштейнах. Такое расположение торсионного механизма позволяет упростить процесс монтажа ворот, ремонт и регулировку торсионного механизма, но при этом увеличивает стоимость конструкции ворот.

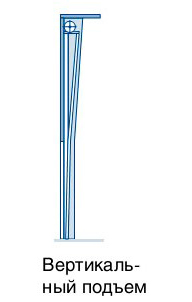

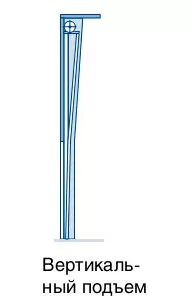

Размер притолоки h: больше высоты проема на 500 и более мм

Особенность конструкции заключается в том, что полотно ворот поднимается вертикально, параллельно притолоке, не переходя в горизонтальное положение.

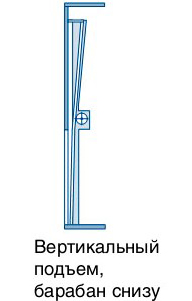

Размер притолоки h: больше высоты проема на 500 и более мм

Особенностью конструкции ворот является то, что торсионный механизм размещают не вверху направляющих, а над проемом ворот на специальных кронштейнах. Такое расположение торсионного механизма позволяет упростить процесс монтажа ворот, ремонт и регулировку торсионного механизма, но при этом увеличивает стоимость конструкции ворот.

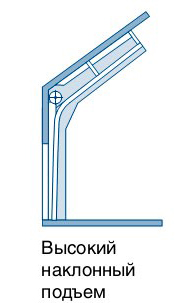

Размер притолоки h: вблизи проема у ворот стандартная притолока (до 500) мм, а далее потолок идет под углом и поднимается вверх.

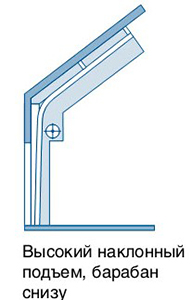

Размер притолоки h: в районе барабана у ворот высокая притолока (свыше 500) мм, а далее потолок идет под углом и поднимается вверх.


Размер притолоки h: у ворот больше 1600 мм

Применяют в тех случаях, когда по каким-либо причинам невозможно разместить торсионную систему выше направляющих ворот. Или поднимать торсионную систему на большую высоту очень трудоемко. Применяется крайне редко.
